Pakke med PVA-1500HE2 IV-kurvetegner og 1537 2500 volts isolasjonstester

Denne instrumentpakken forener IV-kurvetegneren PVA-1500HE2s presisjon med isolasjonsteren Fluke 1537s avanserte egenskaper, og tilbyr omfattende diagnostikk for solkraftinstallasjoner. PVA-1500HE2 har en rekke avanserte egenskaper, blant annet rask IV-kurvetegning, som gir raske og detaljerte ytelsesdata. Det intuitive brukergrensesnittet gjør det enkelt å navigere og analysere i sanntid, slik at du kan finne potensielle problemer umiddelbart. På toppen av dette kan isolasjonstesteren 1537 teste isolasjonsmotstand opp til 2500 V; det bidrar til å påvise potensielle sikkerhetsrisikoer og forhindre systemsvikt. Sammen gjør disse to instrumentene solkraftfagfolk trygge på at de kan sørge for effektivitet, pålitelighet og sikkerhet i solkraftanlegg, fra kommisjonering og rutinevedlikehold til ytelsesoptimalisering.

Med testspenning opp til 2500 V er isolasjonstesteren 1537 en ideell eltestløsning for å sørge for sikkerhet, pålitelighet og ytelse i solkraftanlegg. Isolasjonsmotstandstesting med 1537 er kritisk for

• verifisering av kabel- og komponentintegritet
• verifisering av kablingsisolasjon for å forhindre potensielle feil som kortslutninger under montering
• påvisning av slitasje
• identifisering av feil eller elektrisk gjennomslag
• overholdelse av sikkerhetsstandarder ved samsvarstesting
• registrering av testresultater for samsvarkontroll og ytelsesanalyse

Mål solkraftanleggets ytelse
PVA-1500HE2 er en banebrytende IV-kurvetegnerpakke som er designet for å måle ytelsen i fotoelektriske anlegg. Dette testutstyret er svært nøyaktig og gir en pålitelig vurdering av solcellepanel og panelmatrisers tilstand og funksjon så du kan ta informerte beslutninger for å øke utbyttet fra dem og levetiden deres.

PVA-1500HE2-pakken har en rekke avanserte egenskaper, blant annet rask IV-kurvetegning, som gir raske og detaljerte ytelsesdata. Det intuitive brukergrensesnittet gjør det enkelt å navigere og analysere i sanntid, slik at du kan finne potensielle problemer umiddelbart. Du kan maksimere solenergiproduksjonen og minimerenedetid ved å lokalisere problemer tidlig.

Omfattende målinger og effektiv analyse
IV-kurvetesting er den mest komplette målingen av panelytelse ved kommisjonering, drift, vedlikehold og feilsøking av fotoelektriske matriser. Rask analyse av kurvedatasett bidrar til å avdekke store avvik, og lagrede data fungerer som basis ved fremtidige ytelsesundersøkelser.

Nøyaktig IV-kurvetegning
PVA benytter kapasitiv last når den måler fotoelektriske strenger eller panels IV-kurve (strøm kontra spenning). Målingen utføres vanligvis på strengnivå med direkte tilkobling til strengen, eller ved en sammenkoblingsboks med å bruke sikringene til å velge hvilken streng som skal testes. Det kan velges 100 eller 500 IV-kurvepunkter. I tillegg genererer PVA PV-kurven (effekt kontra spenning), Isc, Voc, Imp, Vmp, Pmax, fyllfaktor og ytelsesfaktor (forholdet mellom målt og forventet maksimal effekt).
Tidsbesparende grensesnitt
Med nettbrett eller bærbar datamaskin (kun Windows) som brukergrensesnitt kan du utføre flere tester per time og vise dataene i flere lettleste formater. Lagre målingene med å berøre det tilpassede matrisetreet ditt ved grenen du måler. Programvarenberegner automatisk forventet IV-kurve og viser ytelsesfaktoren.

Avanserte egenskaper for testing av fotoelektriske anlegg med høy virkningsgrad
Nøyaktig måling av panel med høy virkningsgrad, opp til 30 A: Panel med høy virkningsgrad (> 19 % panelvirkningsgrad) har høy
kapasitans. Det kan være en utfordring for enkelte IV-kurvetegnere som kanskje ikke greier å måle dem. PVA-1500HE2 har et unikt
design for å måle alle slags strenger, selv der panelene har høy virkningsgrad, opp til 30 A.
Raske resultater i områder med høy temperatur: PVA-1500HE2 er rask, med sveip-til-sveip-forsinkelse på 9 sekunder (ved Voc < 1350 V). Dette legger til rette for måling av 3,5 MW i løpet av en time, selv i omgivelser med høy temperatur der standard kurvetegnere har en tendens til å svikte på grunn av overoppheting.

SolSensor™ trådløs PV-referansesensor
SolSensor™ sender data om innstråling, paneltemperatur og matrisehelling til den fotoelektriske modellen. Modellen bruker denne informasjonen til å forutse IV-kurvens form ved disse driftsforholdene, og regne om den målte kurven til standard testforhold. SolSensor™ festes til panelrammen og orienterer innstrålingssensoren automatisk i forhold til matriseplanet.

Spektralresponsen fra silisium-fotodiodesensoren i SolSensor™ korrigeres med hensyn til hvilken fotoelektrisk metode som testes. Spesielle
faktorer er oppgitt for multi- og monokrystallinske celler så vel som kadmiumtellurid (CdTe) og andre tynnfilmteknikker. Sensoren
temperaturkompenseres, og vinkelresponsen fra hver enhet kalibreres med hensyn til rotasjon og elevasjon. Derfor er SolSensor™ nøyaktig ved bruk med mange forskjellige teknikker, værforhold og solvinkler. Det legger til rette for IV-kurvemålinger tidligere og senere på dagen.

SolSensor™ har to eksterne termoelementinnganger for måling av temperaturer på baksiden av panel. Effektiv celletemperatur kan også beregnes direkte fra målt IV-kurve i henhold til IEC 60904-5. PVAs SmartTemp™-egenskap kan alternativt kombinere disse to metodene for størst mulig nøyaktighet.

PVA og SolSensor™ kommuniserer trådløst med PC via wifi, med trådløs rekkevidde på 100 m ved fri sikt. Det betyr at du slipper kabler på bakken, konfigurasjonen går kjapt, du kan bevege deg fritt mens du feilsøker strenger, og du får fleksibilitet til å måle flere sammenkoblingsbokser med ett SolSensor™-oppsett.

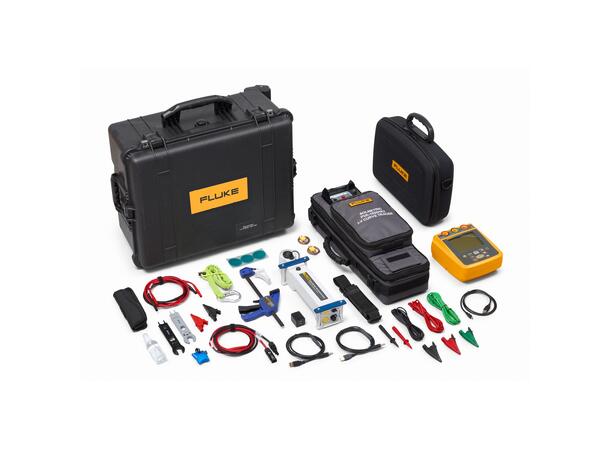

Pakken innholder:

PVA-1500HE2:

en PVA-1500 V
SolSensor™ og klemme
krokodilletestledninger
MC4-nøkkel
ladere
to termoelementer og selvklebende skiver
rengjøringsutstyr for sensorer
koffert (følger kun med PVA-1500HE2)
tilgjengelig for gratis nedlasting: PVA-appen og dataanalyseverktøyet DAT

Fluke-1537:
