PROFIBUS Connector 90° w. diagnostic LED For enleder/flerlederl. M.  prog. PROFIBUS Connector 90° w. diagnostic LED For enleder/flerlederl. M.  prog.

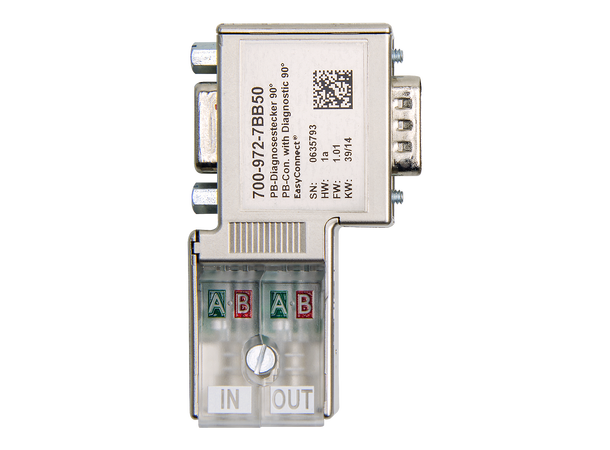

PROFIBUS Connector 90° w. diagnostic LED

For enleder/flerlederl. M. prog.

Varenr: 700-972-7BB50

PROFIBUS plugg med diagnose-LED 90° EasyConnect® med service uttak


Ved hjelp av en visuell tilkoblingskontroll er det også mulig å kontrollere at PROFIBUS-kabelen er riktig tilkoblet etter at den er montert.
For forbedret EMC-kompatibilitet er huset til pluggen metallisert.
Ved hjelp av PROFIBUS-kontaktdiagnosen kan det opprettes et PROFIBUS-nettverk der brukeren til enhver tid kan sjekke tilstanden til bussystemet med et øyeblikk.

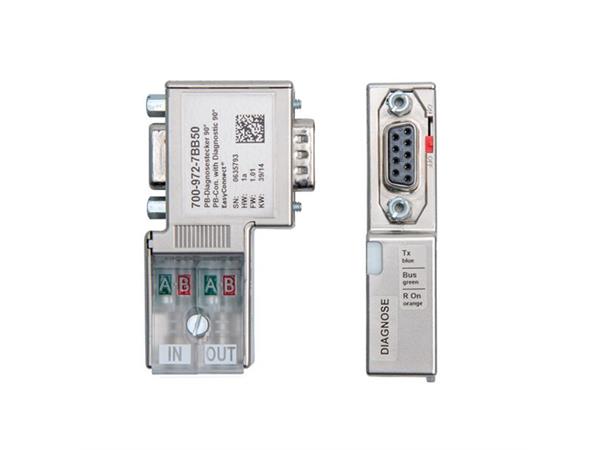

De tre innebygde lysdiodene med de lett gjenkjennelige fargene blå, grønn og oransje indikerer de viktigste tilstandene til PROFIBUS-nettverket på hver stasjon. Tilstanden til termineringsmotstanden (oransje), om bussaktivitet er tilstede (grønn), og om den adresserte deltakeren deltar i busstrafikken (blått) vises.
På denne måten kan du umiddelbart gjenkjenne feiltilstander som bussavbrudd, manglende eller feil tilkoblede termineringsmotstander, og feilfungerende eller mislykkede bussdeltakere.
EasyConnect®-kontakten fungerer i det utvidede omgivelsestemperaturområdet fra -25 °C til +85 °C.

  • 3 statuslysdioder for å indikere "bussdrift", "deltaker sender", "avslutningsmotstand satt inn"
  • Metallisert hus
  • Ingen deler som kan gå tapt
  • Integrert bryterbar termineringsmotstand
  • 90° kabeluttak
  • Hurtigkoblingsteknologi EasyConnect®
  • Visuell tilkoblingskontroll
  • PROFIBUS-kontaktene er også tilgjengelige i pakker med 10 eller 50 stk
  • Maksimal omgivelsestemperatur for UL er +60 °C
  • Integrert PG-grensesnitt
