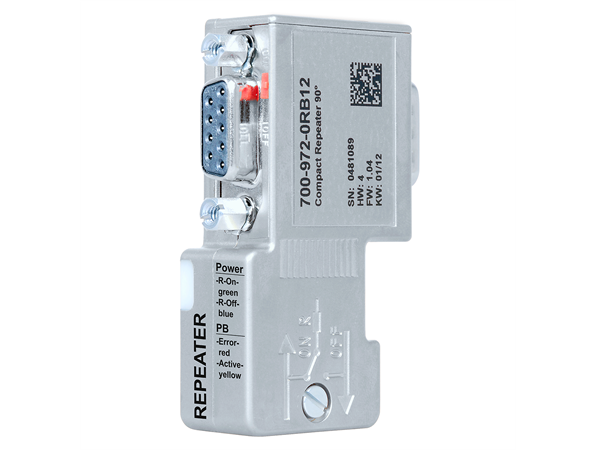

Helmholz PROFIBUS Compact Repeater

Helmholz PROFIBUS Compact Repeater er en fullverdig PROFIBUS repeater bygd inn i en PROFIBUS 9-pin plugg.

Sendesignalene regenereres av repeateren og sendes på nytt (bitkorrigering og videresending) slik at feil i linjen i stor grad elimineres.

PROFIBUS Compact Repeater er et attraktivt alternativ til konvensjonelle repeatere for en lang rekke bruksområder, både teknisk og prismessig.

Den kan brukes til bussforlengelse, for å øke antall deltakere og for å utvide systemet. Bruk i MPI-nettverk er også mulig.

Som et spesielt bruksalternativ tillater PROFIBUS Compact Repeater oppsett av avgreninger som separate segmenter.
På grunn av den kompakte utformingen er det ikke nødvendig med ekstra plass i styreskapet, da PROFIBUS Compact Repeater kan brukes i stedet for en PROFIBUS-kontakt og enkelt kobles til en deltaker på PROFIBUS-nettverket. Dessuten er det ikke nødvendig med separat strømforsyning, fordi PROFIBUS Compact Repeater bruker 5 V-strømforsyningen, som alle PROFIBUS-enheter stiller til disposisjon for termineringsmotstanden. PROFIBUS compact repeater etablerer en potensiell separasjon mellom de to PROFIBUS-segmentene.
De integrerte status-LED-ene gir en rask oversikt over gjeldende bus status.

• Alternativ til konvensjonelle PROFIBUS-repeatere.
• Opptar ingen ekstra plass i styreskapet.
• Kan brukes til bussforlengelse eller avgrening.
• Øk antall deltakere da man skal ha maks 32 på hvert segment.
• Systemutvidelse.
• Kan også brukes i MPI-nettverk.
• Status lysdioder.
• Ingen 24 V-forsyning nødvendig.
• 5 V strømforsyning direkte fra PROFIBUS-sokkelen, noe som gjør at den kan brukes på alle PROFIBUS-enheter.
• Elektrisk isolasjon av utgående kabel ( Skjerm ikke isolert ).
