FLEXtra® multiRepeater 6-way PROFIBUS Repeater

FLEXtra® multiRepeater

6-way PROFIBUS Repeater

Varunummer: 700-972-6AA02

FLEXtra® PROFIBUS multiRepeater 6-port

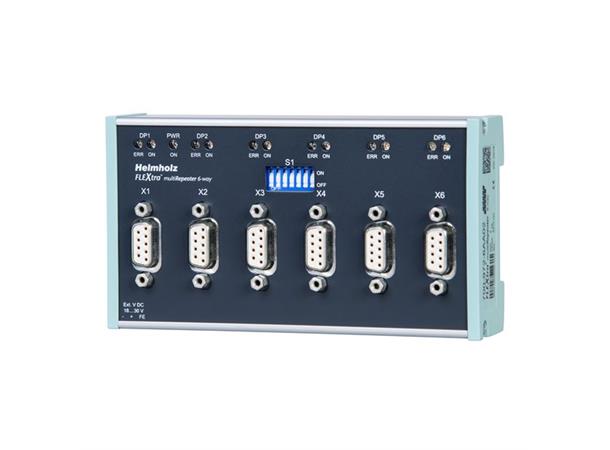

FLEXtra® multiRepeater er en multi-PROFIBUS repeater designet for montering på en DIN-skinne. Den regenererer det innkommende elektriske signalet på et buss segment og sender det på nytt (bitkorrigering og videresending).

Signalene gjenopprettes i nivå, flanke og bitverdi.
MultiRepeater støtter datahastigheter på 9,6 kbps til 12 Mbps og gjenkjenner dem automatisk.
Den kan brukes til bussforlengelse, for å øke antall deltakere og for å utvide systemet. Samtidig er bruk i MPI-nettverk mulig.
Som et spesielt applikasjonsalternativ tillater PROFIBUS multiRepeater oppsett av et stjernenettverk med uavhengige segmenter.
Status-LEDene integrert for hvert segment gir en rask oversikt over gjeldende bussstatus. I tillegg gir FLEXtra® multiRepeater elektrisk isolasjon mellom PROFIBUS-segmentene. I tillegg har den en DIP-bryter for å slå av de enkelte segmentene og en bryter for å slå av alle segmenter. Segmentene er atskilt, men fortsetter å fungere for seg selv.
PROFIBUS-plugger er nødvendig for tilkobling til PROFIBUS-kabelen. Vi anbefaler at hvert segment har minst en plugg med service uttak. Eks.:
https://www.adeptor.no/helmholz-gmbh/700-972-0bb50/profibus-connector-90-easyconnect-for-solid-flexible-cables-with-prog

FLEXtra® multiRepeater 6-port gjør det mulig å utvide systemet med opptil 5 segmenter med en enkelt enhet.

  • Oppsett av stjernenettverk
  • Systemutvidelse med opptil 5 segmenter med én enhet
  • Øke antall deltakere utover 32.
  • Kan brukes til bussforlengelse eller som avgrening
  • Kan også brukes i MPI-nettverk
  • Statuslys for hvert segment
  • Repeater funksjon for hvert segment eller helt avkoblet
  • Elektrisk isolasjon av alle segmenter ( Skjerm ikke isolert )
  • Utvidelse av systemet med flere segmenter med en enkelt enhet



Vi har også 2 og 4 port versjoner av denne repeateren.
